Wifi антенна своими руками




Усиление сигнала этой антенной составляет ок. 8 dB Главное требование - расстояние от "медных очков" до отражательного слоя CD должно быть 15 мм.

Сделай сам wi-fi антенну из упаковки для CD-ROM

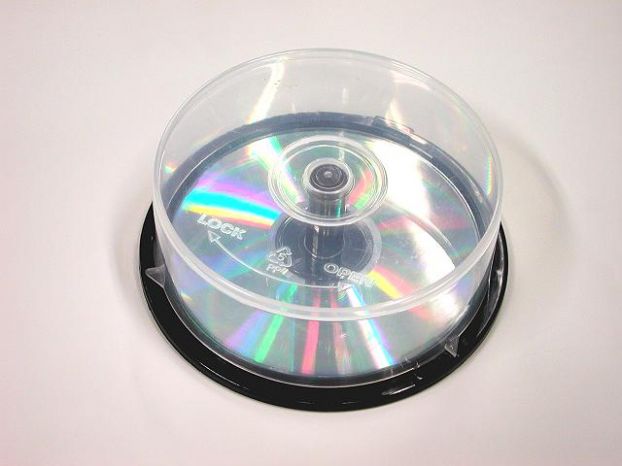

Берём обычный CD - шпиндель на 25 CD.

Берём обычный CD - шпиндель на 25 CD.

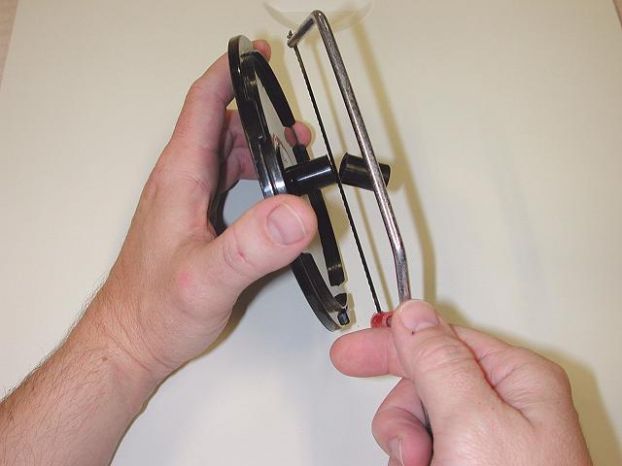

Отрезаем на расстоянии 18 мм.

Отрезаем на расстоянии 18 мм.

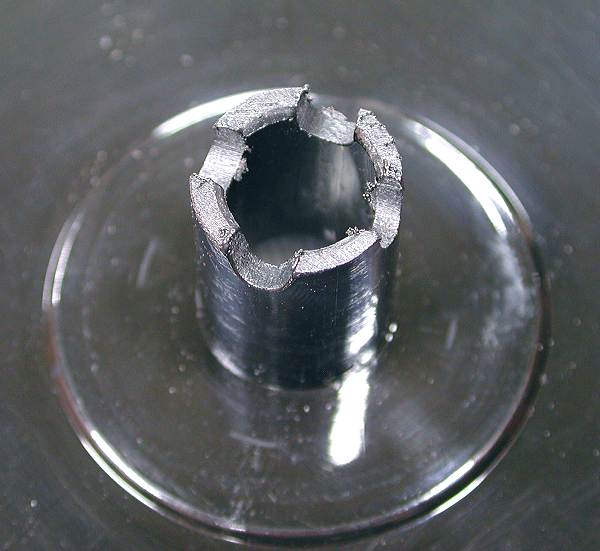

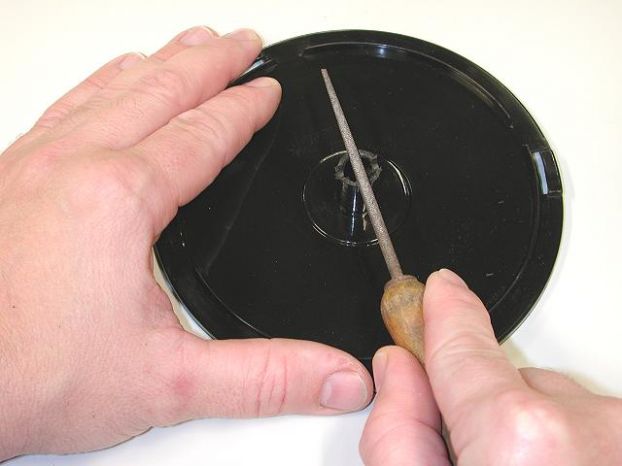

Круглым надфилем делаем шлицы для крепления квадратов.

Круглым надфилем делаем шлицы для крепления квадратов.

Выглядеть должно примерно вот так:

И снова сделай сам. 2,4 Ghz W-LAN Bi-Quad.

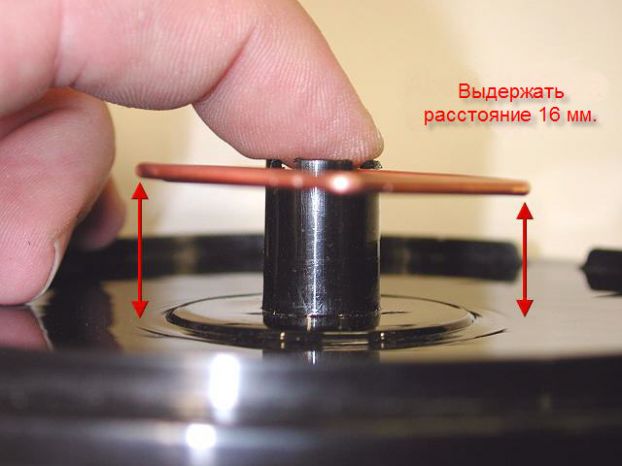

Обязательно обратить внимание на расстояние до дна шпинделя! Во всех точках должно быть 16 мм!

Обязательно обратить внимание на расстояние до дна шпинделя! Во всех точках должно быть 16 мм!

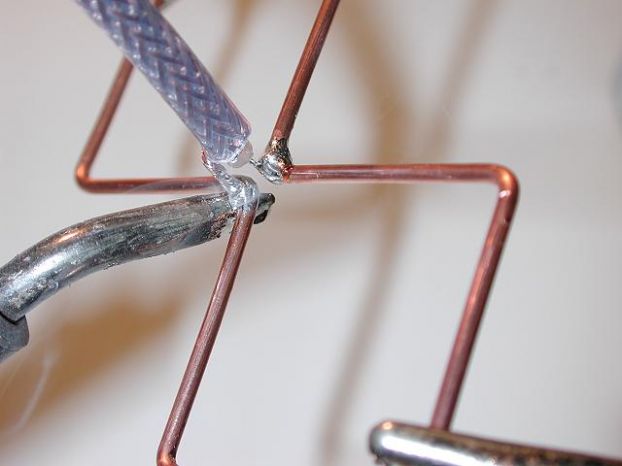

Припаиваем кабель.

Припаиваем кабель.

Двумя каплями клея (можно обычным, синтетическим) приклеиваем CD.

Двумя каплями клея (можно обычным, синтетическим) приклеиваем CD.

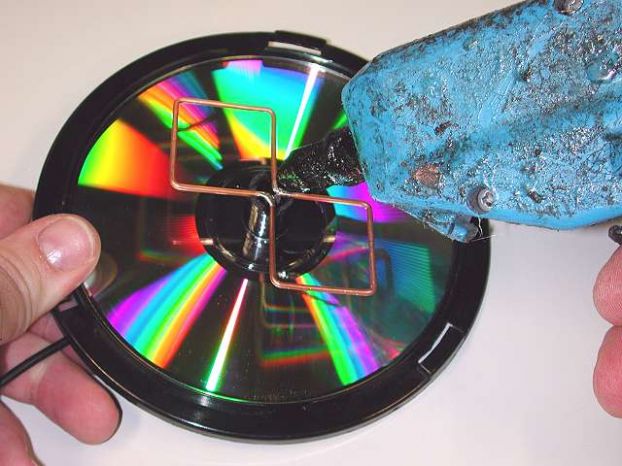

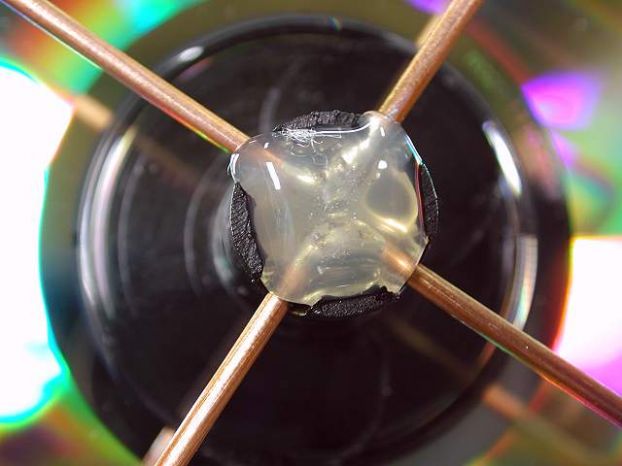

Фиксируем "очки".

Фиксируем .

Двойной квадрат будет держаться за счёт клея.

Двойной квадрат будет держаться за счёт клея.

От себя добавлю: В оригинале не указано, но думаю, что расстояние в 15 мм до отражающего слоя можно точно выдержать с помощью деревянных/пластмассовых брусочков (или другого), толщиной 14,5 мм (или 14 мм2 в общем, поправка на толщину CD), подложенных между "очками" и CD перед приклееванием.

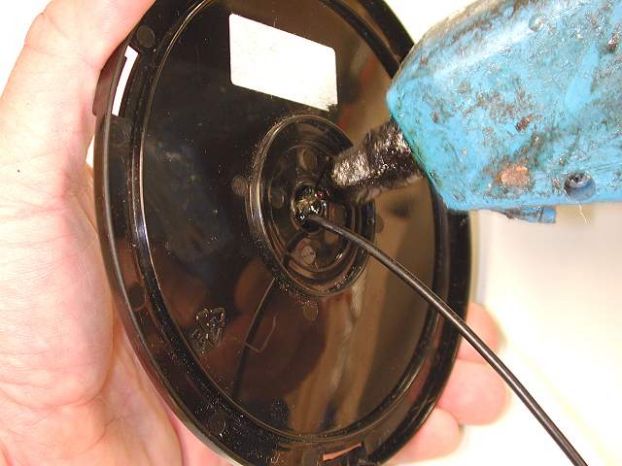

Зафиксирйте кабель с обратной стороны.

Зафиксирйте кабель с обратной стороны.

Подключение:

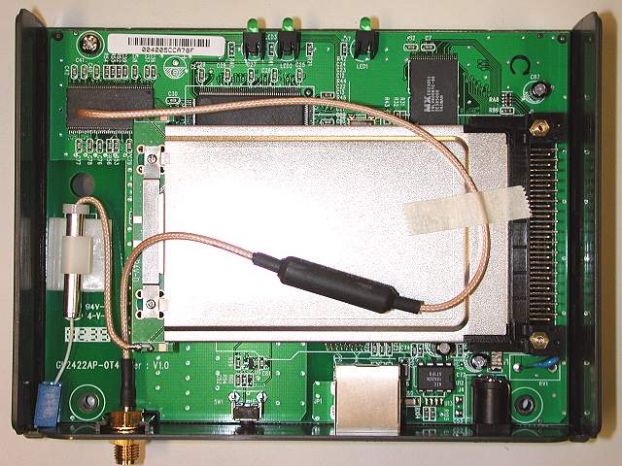

Например, D-Link 900AP+ открыть. Внутри находится карта PCMCIA с антенной (см. так же следущую картинку).

Подключение.

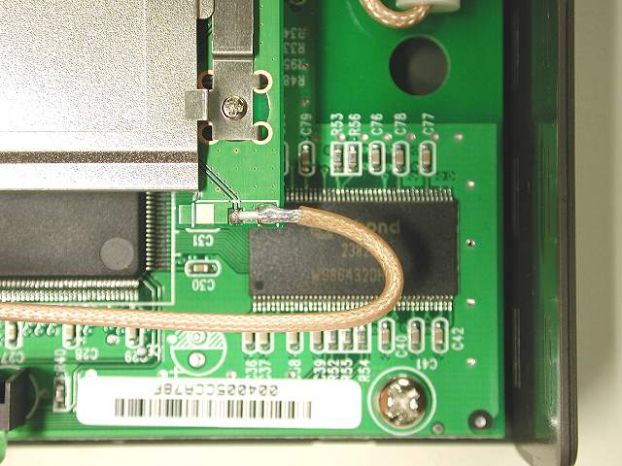

У кого есть опыт и кто в себе уверен, тот может оригинальную антенну отпаять, и припаять новую.Осторожно!!! Тонкие проводники могут из-за высокой температуры отклеится от платы. Кто не уверен в себе, может подключить антенну через разъём SMA.

У кого есть опыт и кто в себе уверен, тот может оригинальную антенну отпаять, и припаять новую

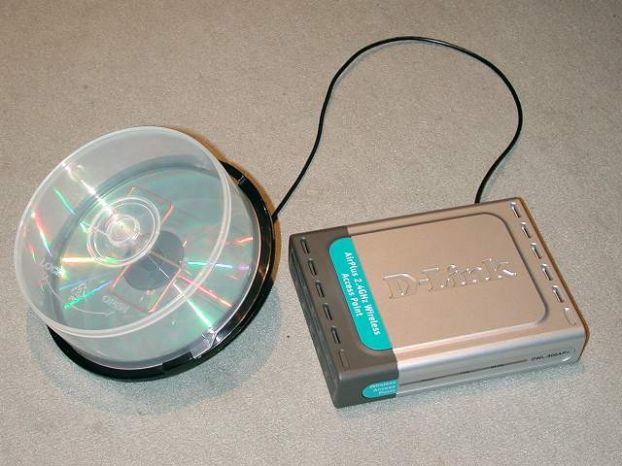

Готово. Мощность Bi-Quad антенны, несмотря на кажущуюся простоту, может вас удивить.

Готово. Мощность Bi-Quad антенны, несмотря на кажущуюся простоту, может вас удивить.

 Источник - журнал CHIP 2004 и сайт www.qrz.ru
